智能化工程图纸的规范流程该怎么做?

作者: 智能化工程商 编辑: 同心智能编辑部 来源: www.kstongxin.com 发布日期: 2019.07.19
信息摘要:
一个优秀的智能化工程,应该是从规范设计开始的。今天同心智能就和大家说一说智能化工程设计时,图纸的具体实施流程。

一个优秀的智能化工程,应该是从规范设计开始的。今天同心智能 就和大家说一说智能化工程设计时,图纸的具体实施流程。

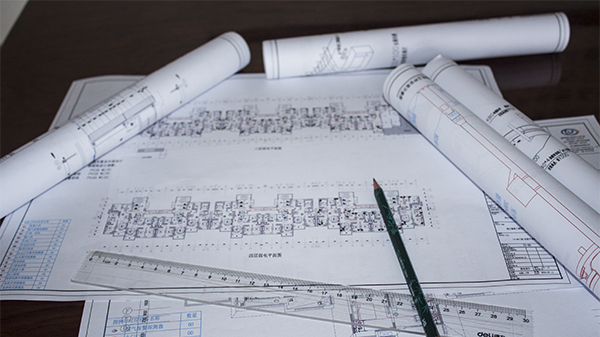

智能化工程图纸

1. 智能化工程项目设计开始前,接收甲供图,确认应用的是哪一版图纸(许多项目中有图纸变更回复的版本,应该已最新日期为准)。

2. 收到的甲方提供的智能化工程图纸时,以建筑图为准进行整理,同时要查看电气、绿化和市政的图纸,注意内容:强电,弱电桥架布置,出管位置;室外的市政管道敷设线路;绿化分布(尽量套用原有管线位置!!)。

3. 整理智能化工程图纸过程中避免将各楼栋图纸合并到一张图上避免“窜块”(“窜块”是指不同2张图,图块不同但是名称相同导致复制后图形变化),整理后得图纸需保留房间名称,楼梯上下方向,弱电井等文字信息,同时留意层高,层数,房间名称布局,出入口等。对于室外图,需要注意户数,图例,南北等,若甲供图中有图例说明也需保留。

4. 开始做智能化工程设计图纸工作时,确认需要设计的系统,若招标公告中有额外要求系统也需考虑在内。一般布点顺序,从室外到地库,最后是户内,因为从户外到户内可以清楚管道走向,布点设计参考相关规范实行。

5. 完成智能化工程图纸方案布点后对初次审核,进行相关修改。

6. 完毕后图纸进行设备分区(主要是监控设备分区),并制作设备数量统计表,统计表需体现项目所用到的主要设备,目的是为后续制作清单及绘制系统图做准备。

智能化工程设计

7. 绘制系统图,系统图绘制需注意数量需严格对应统计表,绘制需直观表现出系统构成,使人能够一目了然。机房布置图也需包含在内

8. 说明中要写出本智能化工程项目的工程概况、设计依据、设计范围(当某一个系统本公司不参与设计时,应当注明有其他单位设计完成)、设计的各个系统的组成和原理、设备安装的条件,注意千万不要说明拿来就用,要根据每个智能化工程项目的特点进行修改。

9. 每一张图纸只要出过图,那图纸编号就要升版一次并注明日期,在绘制目录时,需要写上与图纸相对应的版本编号及日期。

10. 当每一次需要修改(指的是甲方和评审专家的要求及意见),需在图纸旁边做好记录,以便日后查看图纸。

智能化工程设计,请咨询同心智能。免费上门踏勘,快速出方案,合理规范设计,免后顾之忧!


专业的事交给专业的人做,同心智能11年专注智慧城市安防整体解决方案。智能安防系统的选购、安装、性价比请咨询同心智能。从智能化工程方案设计到智能化工程施工、到智能化工程的售后维护,同心智能,与高质量通行!
