智能化工程POE供电方式选择

作者: 编辑: 来源: 发布日期: 2018.04.13
信息摘要:
在智能化工程的综合布线和监控系统中首先需要考虑用什么供电方,以及最大节约工程成本,同心科技公司现在就来了解下在安防监控工程中供电的POE供电…

在智能化工程的综合布线和监控系统中首先需要考虑用什么供电方,以及最大节约工程成本,同心科技公司现在就来了解下在安防监控工程中供电的POE供电。

针对POE供电方法让我们先熟悉一下其设备的原理:POE全称为Power Over Ethernet(有源以太网),是指在使用Cat-5的布线基础上,在传输信号的同时提供48V稳定电源。

在智能化工程中,一台POE交换机能同时给多少摄像设备供电,主要需要考虑两个方面:POE交换机的供电标准和POE交换机的总供电功率。

标准的Cat-5网线有四对双绞线但是在10M BASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许以下两种用法:

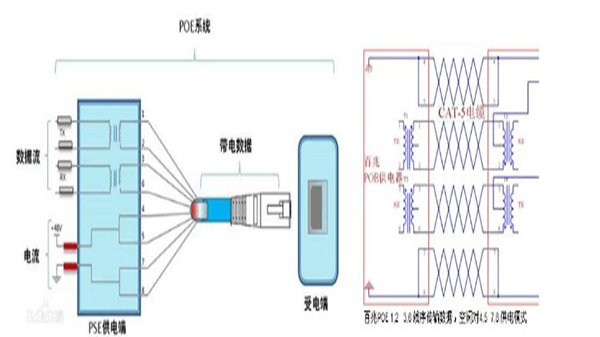

1.应用空闲脚供电时4、5脚连接为正极,7、8脚连接为负极。下图为利用空闲线(4,5,7,8)传递48V的电源。

供电方式选择

2.利用信号线(1,2,3,6)同时传递数据信号和48V的电源。应用数据脚供电时,将DC电源加在传输变压器的中点,在这种方式下线对1、2和线对3、6可以为任意极性。传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率,不影响数据的传输。

供电方式选择1

标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。在智能化工程中通常使用第一种供电方式。

当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下:
1. 检测:一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。
2.PD端设备分类:当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
3. 开始供电:在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。
4.供电:为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。
5.断电:若PD设备从网络上断开时,PSE就会快速地(一般在300~400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

同心智能科技有限公司始终专注于智能化、信息化建设服务领域,并为之提供核心技术产品、全面解决方案和系统集成服务,在建筑智能工程、机电设备安装工程、城市及道路景观照明项目等领域提供全面优质的服务。      咨询热线:400-100-9760
