智能化工程的智能安防系统——综合布线系统的优缺点比较

作者: 编辑: 来源: 发布日期: 2019.06.04
信息摘要:
综合布线系统属于智能化工程中智能安防系统,它对整个智能化工程有着重要作用。所谓综合布线,就是一种模块化并且具有极高灵活性的信息传输通道。而综…

综合布线系统属于智能化工程 智能安防系统,它对整个智能化工程有着重要作用。所谓综合布线,就是一种模块化并且具有极高灵活性的信息传输通道。而综合布线主要是通过光纤来完成。今天 同心智能和大家说一说综合布线系统的优缺点比较。

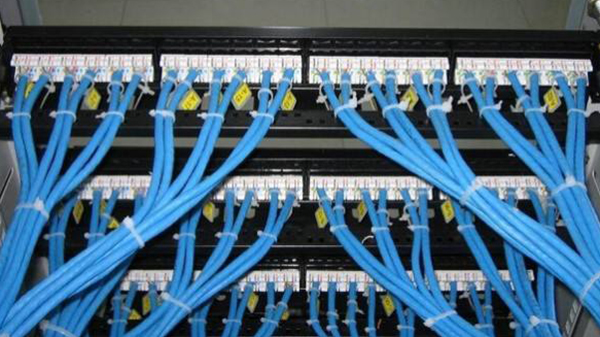

综合布线

在智能化工程中选择光纤时,对光纤技术性能的要求主要取决于光纤在各种光网络中的实际应用。做智能化工程的人一般都知道,光纤分为单模光纤和多模光纤。而在短距离光传输网络中,是否适合激光传输,并且具有更宽的模式带宽一直是智能化工程应用中考虑与选择的重点。多模光纤恰好具有这些优点,它可以支持更大的串行信号信息传输容量。接下来,同心智能为大家对智能化工程中三种综合布线系统进行一个简单的介绍。

一、采用全双绞线结构布线方案

综合布线系统在智能化工程的应用中一般有五种,分别是垂直子系统、水平子系统、工作区子系统、设备间子系统和配线间子系统。在这种方案中,整个布线系统全都采用五类双绞线,网络技术方面采用的是快速以太网技术。

下面是这种布线方案的优缺点。

优点:在智能化工程应用中,采用全双绞线布线造价便宜、网格设备便宜、管理方便。同时,因为快速以太网技术已经十分成熟,并且是在第二层进行交换,所以不需要人工干预。这大大方便了后期的使用与管理。

缺点:在智能化工程实际方案实施中,如果遇到楼层较高的情况,很有可能导致某些住处接线点的接线长度超过100米。智能化工程中有一个布线原则,该原则要求双绞线的长度在一般情况下不允许超过100米,因为如果双绞线超过这个长度,很可能会造成传输信号的衰减以至畸变。其次,在智能化工程的应用中,所有的接线都以中心机房为起点,通过垂直子系统向其他楼层辐射,这就对竖井有了较高的要求。与此同时,全双绞线结构在智能化工程中很难升级为ATM技术或千兆位以太网技术,因为ATM技术和千兆位以太网技术都需要使用单模/多模光纤来连接构成主干,而这是双绞线所不具备的。

二、采用以光纤构成垂直主干、双绞线为边缘的布线方案。

这种方案在智能化工程的实际应用案例中,其构成为:垂直子系统采用光纤结构,其他子系统采用五类双绞线布线。网络技术方面采用的是ATM技术。

优点:对于整个智能化工程来说,该方法的布线造价较便宜。其次,该方案的垂直子系统有明显的简化区别,在该智能化工程的实施方案中,要从只需从中心机房向其他楼层辐射光纤,每个楼层分配一条光纤(最好加备份线),同时在每楼层中再采用五类双绞线布线。这样一来,和其他智能化工程的布线方案相比,布线的时间复杂度和空间复杂度都有了大大下降,而且由于光纤在使用时不受短距离的限制(单模15公里,多模1.5-2公里),因此在采用全双绞线方案时,接线长度不超过100米的问题也不复存在。最后,该方案的优点是一步到位,如果在智能化工程方案中直接使用先进的ATM交换技术,网络响应的速度会得到大大提高。

缺点:主要是网络设备和主机设备的价格都相当昂贵。在智能化工程中,采用ATM先进的交换技术时,必须配置相应的ATM交换机、ATM仿真桥和ATM适配器,这些设备的价格是极为昂贵的。不仅如此,在智能化工程配置的ATM交换机还需要专人管理。由于现在的技术还不够成熟,ATM的交换功能尚不能达到完全自动,需要根据智能化工程人员设置的参数进行工作,在管理上受到了一定的限制。

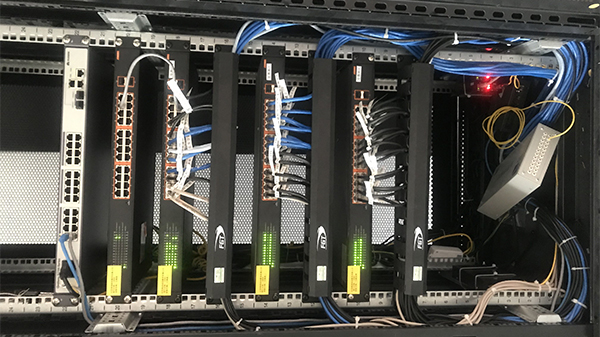

综合布线2

三:采用以光纤构成垂直主干、双绞线为边缘的布线方案(快速以太网技术)

该智能化工程布线方案是方案一和方案二的集合,即在采用了方案二的布线方式的基础上,采用了方案一的网络技术。与方案二相同,用光纤构成垂直子系统,其他子系统均采用五类双绞线。网络技术使用快速交换式以太网。

优点:该智能化工程布线方案布线造价便宜、网络设备造价合理、主机设备也无需特殊配置、便于升级。而且因为以太网技术比较成熟,可以实行全自动交换,管理很方便,所以以太网交换技术无须人工干预。与此同时,在该智能化工程布线方案中,当需要升级到ATM或千兆位以太网技术时,只需要对网络设备进行更换,而布线设备却不需要更换,这就真正的做到了"一次布线,终身受用"。但是在系统需要升级的时候,有部分网络设备还是需要进行更换的。

以上是同心智能有关智能化工程中的综合布线系统的优缺点比较,智能安防系统的知识远不止这些,布线系统的知识也远不止这些,综合布线系统也是我们常规的智能化系统,综合布线如何设计如何走线才能使项目造价低?更多详情请咨询同心智能。
