门禁系统的简单接线方式

作者: 编辑: 来源: 发布日期: 2018.06.01
信息摘要:
门禁系统是指对“门”的禁止权限和戒备防范。“门”包括:各通道其中含人行通道和车辆通道。门禁系统简单的接线方法:1、将门禁主机和门禁电源的+1…

门禁系统是指对“门”的禁止权限和戒备防范。 “门”包括:各通道其中含人行通道和车辆通道。

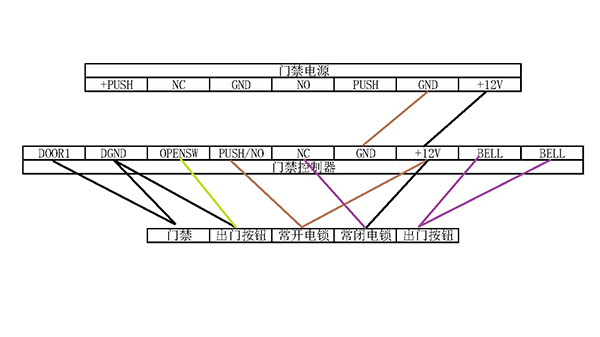

门禁系统简单的接线方法:

menjinxitong120180601

1、将门禁主机和门禁电源的+12V、GND端进行连接。

2、电控锁的正端和门禁电源的NC或NO端进行连接;一般是连接到NC端,电控锁负端与门禁电源的GND端连接。

3、门禁主机与门禁电源的PUSH端进行连接。开门的信号标识是NC/NO,一般是连接NO端与门禁电源的PUSH端连接。

4、出门按键的2根线与门禁主机上的出门按键端/GND端进行连接;还可以与门禁电源的PUSH/GND端接入连接。

5、读卡器与门禁主机的对应信号端景雪接入连接;通常是连接到4个端口分别是:GND/12V/DATA0/DATA1。

6、如果联网的话,需要接入RA485线或者网线和门禁主机进行接入连接,另一端口与电脑进行连接,RS485线接入串口转RS485的转换器和电脑的主机串口进行连接;再将网线和电脑网卡的网口接入连接。
