光纤的色谱顺序

目前,光缆内的光纤和光纤套管的颜色一般采用全色谱识别,在不影响识别的情况下允许使用本色。

一、套管色谱与套管内光纤色谱

一般地,光缆内的套管色谱排列和套管内光纤的色谱排列情况如下所示:

1、松套管中光纤的色谱排列(国际光纤色谱)

光纤号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

绿

粉红


注意

a、松套管中光纤不足12芯时,色谱从1号起连续取用。

b、标准色谱中,6号白色可以用自然色代替,称为标准色谱W

c、可按照客户要求的色谱生产。

2、层绞式光缆中松套管色谱排列

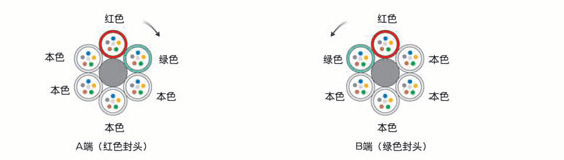

光纤的色谱顺序1

 领示色谱

套管号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

绿


a、领示色谱缆芯里含有填充绳时,填充绳紧靠红靠排列,有特殊要求除外。

b、领示色谱缆芯里只有一根套管时,该套管一般为绿色,有特殊要求除外。

全色谱

套管号

1

2

3

4

5

6

7

8

9

10

11

12

颜色

绿

粉红


 二、光纤带色谱标识

BELLCORE的国标纤芯顺序为:

蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青;(橙也称为桔)

色标要符合孟塞尔色标,这也是全球最全面执行的色标排列.

国标全色谱:蓝、橙、绿、棕、白、红、黑、黄、紫、粉红、青。松套管序和这一样。

三、光缆线序色谱排列光纤色谱

光缆线序色谱排列光纤色谱1# -12#一般是蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、浅绿。   如果光缆小于12D,用一根束管就可装下,也叫中心束管式;

 如果光缆需要光纤大于12D ,就必须用到二根以上的束管,起始束管一般为红色,其次是绿色,接下来按顺序是白 1、白2 、白 3...

如果是144D就用 12 根束管,每根束管12D,这种光缆由于是多根束管绞在一起做成的,也叫层绞式光缆。

当然有的厂家还用带状光纤,12根光纤并成一排作为一组,色谱排列一样。

 应该是红头绿尾,先内后外,先熔大芯数,后熔小芯数 ........

目前国内的光纤束状光纤只能做到288芯,一般生产厂家的排列顺序是从能层向外层数。再大芯数只能是带状的了。

国标纤芯顺序为:蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青、本色;松套管序为:红起白止。
