智能化工程报警系统

建筑智能化工程中报警系统,是利用各种传感器技术和电子信息技术,探测并指示非法进入设防区域的行为和接收紧急报警信息,将之统一传输到指定部门接处警管理中心,从而达到快速准确接警、核警、处警和出警的一套电子系统。

系统框架:

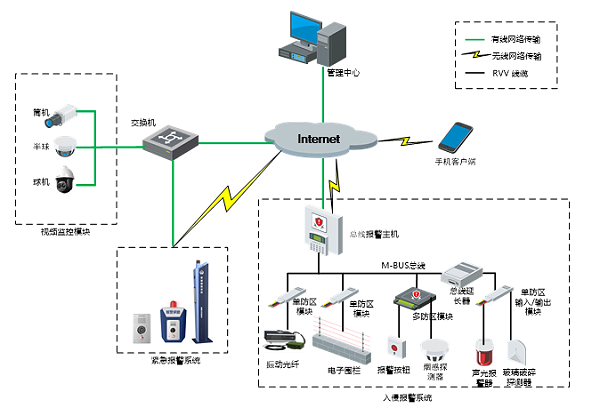

报警子系统由前端、报警主机及辅助设备、传输网络和综合安防管理平台组成。整体的系统架构示意图如下:

QQ截图20180313143111

整个报警系统分为两大部分,即入侵报警系统和紧急报警系统。

入侵报警系统指由传感器技术和电子信息技术探测并指示进入或试图进入防护范围的报警系统。入侵报警系统由前端探测器、报警主机、传输网络和中心管理平台组成;

紧急报警系统指由用户主动触发紧急报警装置的报警系统。紧急报警系统由前端紧急报警设备、传输网络和中心管理平台组成。

系统的组成如下:

1) 前端

        报警前端设备主要包括各类探测传感器、报警主机及附件、紧急报警设备等。

         探测传感器

        探测传感器分为两类。

        第一类为入侵防盗类探测器,主要包括双鉴探测器、震动探测器、红外对射探测器、被动红外探测器、玻璃破碎探测器、紧急按钮、烟感应探测器、燃气探测器和其他探测器等。

        第二类为周界防范类探测器,主要包括红外对射、电子围栏,振动光纤等。

        报警主机及辅助设备

报警主机一般包括总线制网络报警主机、网络报警主机和视频报警主机。报警主机接收防区的状态和报警信号,传输至中心管理平台。

报警主机辅助设备主要包括报警键盘、继电器、防区扩展模块、遥控器、打印机等,用于进行本地的布撤防管理,防区拓展等应用。

         紧急报警设备

        主要包括紧急报警柱、紧急报警箱、紧急报警盒等设备,通过按下紧急按钮实现警情上报。设备的高清摄像头用于警情的视频复核和报警录像联动,语音对讲设备可实现中心接警人员与前端的实时通话,帮助了解前方状况并进行相应的联动处理。

2) 传输网络

        传输网络是支撑整个系统运行的重要因素,负责负责前端报警主机、紧急报警产品与中心管理平台的通讯及报警录像的传输等。本方案中采用的的传输网络类型包括无线网络(GPRS/3G/4G)和Internet网络。

3) 中心管理平台

        中心管理平台负责对区域内的报警主机、紧急报警产品的联网管理,可实现接警处理、报警设备配置管理、报警信息查询管理等功能,并能与视频监控系统、可视对讲系统以及智能一卡通子系统集成,实现全面的安防联动。


        入侵报警系统通过对监控区域部署探测器,形成防区,以被动响应的形式实现警情的上报。整个系统以网络报警主机为核心。报警主机对前端探测器进行管控,当探测器进入布防状态时,一旦被触发,就会通过RVV线缆将IO信号上传给报警主机。报警主机接收到该信号,形成防区报警事件,并将报警事件上传至监控中心,中心管理人员接收到警情即可迅速做出反应及时处警。

报警探测器作为系统的前端设备,是整个系统的原始信号源,和报警信号采集器,其应用将影响整个系统的可靠性。探测器的选型应根据所需监视场所的区域情况,选择不同范围的、不同种类的报警探测器进行监视。根据实际应用需要,在选择报警探测器时须按照以下原则:

        场景结合性强;

        误报率低;

        良好的性能价格比。

        根据不同的应用场景,将前端探测器布建设计分成周界防范类和入侵防盗类分别进行说明。

        周界防范类

        周界防范产品主要部署在室外周界,整个报警系统给的外层防护圈,当有人员从外部闯入时,周界防范探测器将报警信号通过报警主机上传到监控中心,便于中心管理人员迅速处警。目前,周界产品主要类型为红外对射、激光对射、脉冲电子围栏、振动光纤,其特性说明如下表所示:


类型

地形影响

误报率

阻挡

作用

气候影响

成本

(相对)

红外对射

激光对射

较高

脉冲电子围栏

围墙类周界

适中

振动光纤

全地形适应

极低

        入侵防盗类

        入侵防盗类探测器主要部署在建筑物内部和门窗等位置,对人员入侵防护区域内部起到报警检测的作用。入侵防盗类报警探测器通过RVV线缆接入报警主机,当发生意外状况导致探测器被触发时,将报警IO信号通过报警主机上传至监控中心。入侵防盗类报警探测器包含被红外幕帘探测器、红外光栅、双鉴探测器、玻璃破碎探测器、振动探测器、门磁。紧急按钮等。前端报警点位具体分布建议如下表所示:

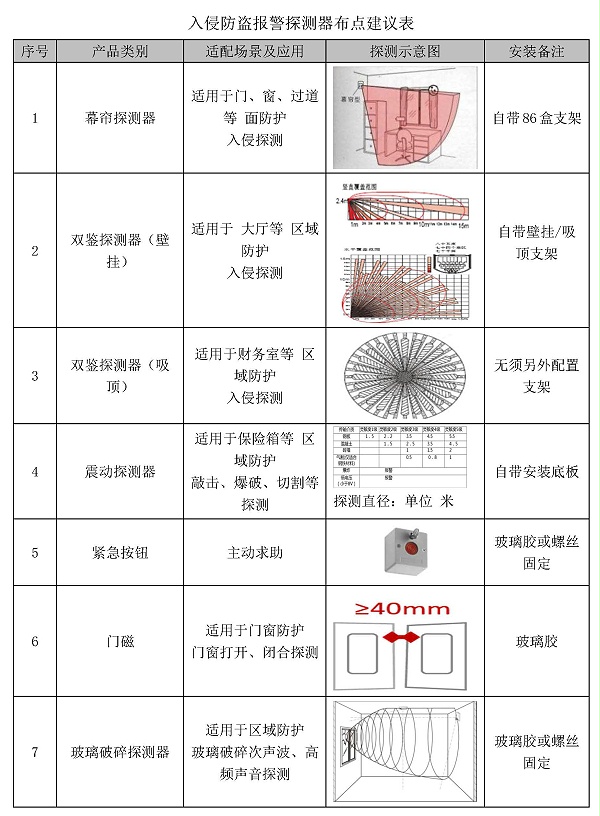

入侵防盗报警探测器布点建议表
