WIFI方案设计

1.概述

WIFI项目的AP点位图作为WIFI项目的必须资料,是我们项目建设的依据和商务合同的前提。如何输出不同WIFI项目的准确AP点位呢?我们根据不同类型的WIFI项目和前期的项目总结,编写出如下普遍的设计准则,希望能对大家有所帮助。

2.WIFI项目分类

针对不同WIFI的热点可以分为以下场景

场景
需求类型
商场 只进行走廊公共区域的覆盖
对所有商铺及公共区域覆盖
商场地下停车库的覆盖
商场覆盖和定位需求
医院 医院病房
医院其他区域
酒店 酒店客房区域
医院公共区域
办公楼 办公楼覆盖
学校 学校宿舍覆盖
学校教学楼覆盖
物流 物流仓库覆盖
室外 室外覆盖方案

3.不同场景的点位设计

3.1商业综合体方案为例

设备选型

商业综合体在节假日人流量会集中爆发,所以在做方案设计时要考虑最大人流量情况下无线网络的承载能力,所以建议在设备选型时优选Howay2000NRDIv2型双频AP,如果客户要求3-5年内设备依然保持无线网络的先进性,建议客户选择Howay2000GIF802.11acAP

类别一、只进行走廊公共区域的覆盖

点位设计原则

走廊区域相对比较空旷,无遮挡,对信号覆盖非常有利,所以可以适当拉开AP的距离。如果在走廊笔直的理想状态,一个AP建议覆盖半径15-20m的距离,考虑的商业体人员比较密集,所有可以建议客户适当加密覆盖,每个AP覆盖半径控制在15m以内,两台AP最大间距不超过40米。

设备数量预估

在只考虑走廊等公共区域无线覆盖时,设备数量可以按照下列公式进行估算(估算值作为初步报价依据,项目造价以现场测试或图纸设计为准):

N=商场面积/400             NAP数量

M*70%=N/24                M24POE交换机数量

案例图纸设计

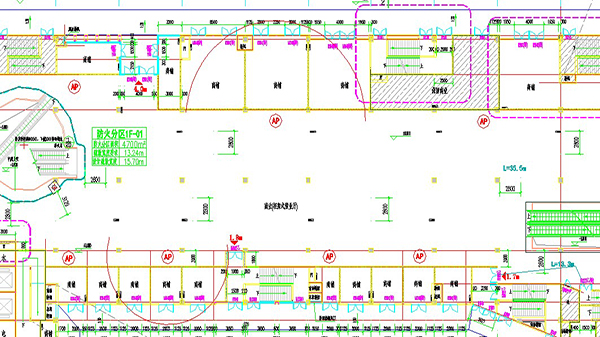

广州某服装城项目中,业主只要求覆盖走廊等公共区域,商铺内、电梯井、楼梯、卫生间等区域不要求覆盖,下图为广州家和服装城的AP点位图。


drawing120180514


类别二、对所有商铺及公共区域覆盖

点位设计原则

由于公共区域比较开阔,无遮挡。所有基本不会存在信号覆盖不到的情况。主要考虑商铺区域。一个AP建议覆盖单侧3-4个商铺。如果商铺面积比较大,需要控制AP覆盖半径不大于15m

设备数量预估

对商业综合体进行全覆盖,准确的说包含所有商铺的覆盖时。设备数量可以按照下列公式进行估算(估算值作为初步报价依据,项目造价以现场测试或图纸设计为准):

N=商场面积/300             NAP数量

M*70%=N/24                M24POE交换机数量

案例图纸设计

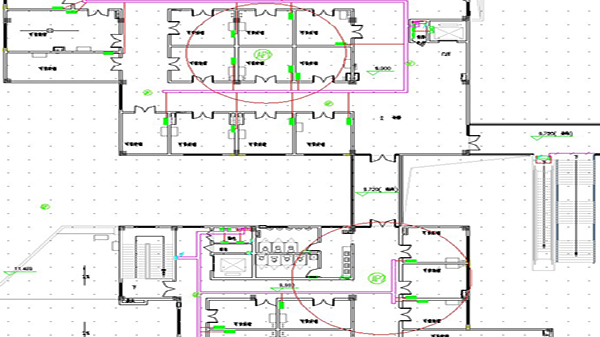

如下图:一个AP单侧覆盖3个商铺。

drawing220180514


如下图:AP1覆盖6APAP2单侧覆盖3个商铺。


drawing320180514


设计总结

以上为典型场景的典型设计方法。但是,需要无线覆盖的建筑物多种多样,且不拘泥于以上场景,客户的无线需求也千差万别,同一个建筑,不同的需求,也可以导致点位和清单的判若云泥。希望大家在以后的工作,多观察,多工勘,掌握第一手信息。不断丰富、优化点位设计。
