苏州智能化工程设计哪家规范?

智能化工程中,大家都是觉得施工很重要,觉得工程质量好了就行,其实不然,智能化工程设计 同样很重要。苏州智能化工程设计怎么做才规范?怎样才能符合苏州当地的技防办验收的条件?认准同心智能!以下是同心智能设计师的分享。

对于建筑智能化设计中,除了行业规范和CAD操作这些基础知识外,重要的是图纸语言。即通过图纸语言把设计信息在图纸上完全表达出来,图纸详尽规范,做到简洁、明确。同心智能将通过本文和大家分享一下智能化工程设计的流程规范。

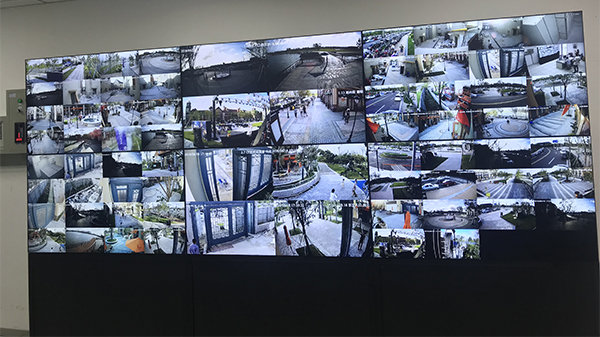

同心智能机房工程

一、对甲供图纸的处理

(1) 一般以建筑图为底图进行整理,同时需关注电气图、景观图中相关信息;

(2) 剔除图纸中非相关标注。剔除门窗尺寸及编号,以及墙厚、阳台、散水、伸缩缝、楼梯间等一些土建配置的局部尺寸。按原图层分别打开删除,只留下重要柱线和各房间的尺寸;

(3) 修改图层色号。包括剪力墙、柱等,达到不影响布点和标注线的效果。楼梯间的阶梯线和上下箭头,在不影响弱电设备引出线和标注的前提下,可不动,如有影响可将其删除;

(4) 土建图中的文字标注,表示各房间、厅堂以及空间的使用功能,应留下,但字体应小些,且保证不与其他图层重叠。

二、智能化工程设计过程

技术深度要求,参照招标文件和,确认好甲方需要,并结合现场实际情况:

(1)各子系统及实现功能,以设计说明及系统图中体现;

(2)明确各智能安防系统设备品牌和技术指标,在清单及系统图中体现;

(3)明确各子系统的点位数量、位置,如何引至弱电井、中心机房的走向,在平面图中体现;

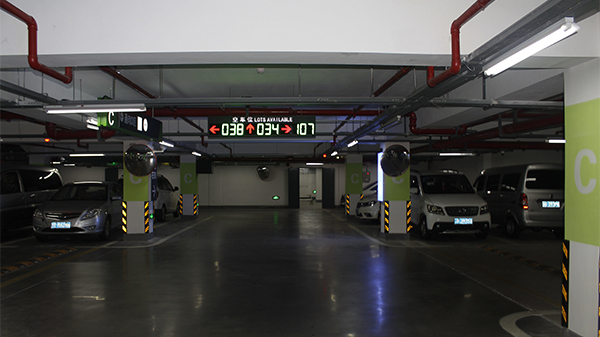

车辆引导

三、设计内容

(1)图纸目录:标明序号、图纸内容、图号和日期等信息。

(2)设计说明及图例:设计说明按各弱电子系统分别叙述。应说明设计的依据(原建筑设计单位的施工图和招投标文件)、遵循的标准,各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容,注明图纸中有关特殊图形、图例说明,对非标准设备的订货说明。应说明与中标文件中需求变更的部分设计内容、设计依据。

(3)设备统计表:将各系统的设备材料的选型名称和数量,及分布位置等信息。

(4)智能安防系统图:系统图分为线路连接系统图和设备连接系统图,表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连接关系说明。

(5)平面布置图:分层表现该层上弱电的相关内容:

相关设备的位置、标高、安装方式及各线型和管路的规格、走向、标高和敷设方式;

(6)室外管线图:标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、立杆型号、管线的规格型号等。

(7)大样图:机房内设备的安装位置和安装方式,室外监控和室外井的示意图等。

智能化工程设计,规范很重要。智能化工程施工,质量、工艺很重要!做工程,找同心智能,智能安防系统合理规划,设计规范,为您节省项目建造成本。


同心智能科技有限公司专注于智能化、信息化建设服务领域,并为之提供核心技术产品、全面解决方案和系统集成服务,截止目前已通过:ISO9001:2008/50430:2007质量管理体系认证,环境管理体系和职业健康安全管理体系;荣获AAA资信认证。公司现为昆山市安全防范行业协会常务理事单位,并多次获得企业荣誉。想了解更多信息可登陆同心智能科技官网,官方网址:    http://www.kstongxin.com/
